Sufit podwieszany nie powinien przenosić ciężaru ani sił działających na ściankę szklaną. Płyty gipsowo-kartonowe i standardowy ruszt z profili CD nie są konstrukcją przeznaczoną do stabilizowania ciężkich przeszkleń. Dla porównania tafla szkła o grubości 10 mm i wymiarach 100 × 280 cm waży około 70 kg. Jej ciężar najczęściej spoczywa na dolnym profilu, ale górne mocowanie musi przejmować siły poziome, między innymi przy przypadkowym uderzeniu w przegrodę. Błędne zakotwienie prowadzi do pękania połączeń z sufitem, luzowania profili i niebezpiecznych przemieszczeń szkła. Dlatego sposób mocowania trzeba rozstrzygnąć przed wykonaniem zabudowy, a nie podczas montażu gotowych tafli.
Gdzie powinny trafiać obciążenia ze ścianki szklanej?
Podstawowa zasada brzmi: obciążenia muszą zostać przekazane na elementy konstrukcyjne budynku, a nie na wykończenie wnętrza. W typowej ściance mocowanej w profilach aluminiowych ciężar szyb przejmują podkładki podporowe i profil dolny. Górny profil stabilizuje tafle, ograniczając ich przemieszczanie prostopadle do powierzchni przeszklenia. Oba elementy wymagają odpowiednio sztywnego podparcia.
Przykładowo ścianka o długości 4 m i wysokości 2,8 m, wykonana z czterech tafli szkła o grubości 10 mm, waży około 280 kg bez profili i okuć. Nie oznacza to, że taki ciężar działa na sufit. Przy prawidłowym podparciu dolnym obciążenie pionowe jest przekazywane na podłoże. Jednak górne mocowanie nadal musi przenosić siły boczne. Przykręcenie profilu bezpośrednio do płyty G-K nie zapewnia wymaganej stabilności.
Przed wyborem mocowania trzeba rozpoznać trzy elementy:
- Podłoże pod dolnym profilem – czy znajduje się tam strop żelbetowy, jastrych pływający, czy podłoga podniesiona. Nie każda warstwa posadzki nadaje się do przejmowania obciążeń i kotwienia.
- Konstrukcję nad sufitem – rodzaj stropu, jego nośność, dopuszczalne miejsca wiercenia i możliwe przemieszczenia.
- Sposób użytkowania przegrody – wysokość szkła, szerokość tafli, obecność drzwi i ryzyko naporu użytkowników.
Szczególnie problematyczne są podłogi podniesione w biurach. Przykręcenie dolnej szyny do demontowalnych płyt podłogowych nie daje automatycznie stabilnego podparcia. Niekiedy konieczne jest niezależne przeniesienie obciążenia na strop albo zastosowanie podkonstrukcji przewidzianej przez producenta podłogi.
Znaczenie ma również rodzaj szkła. Szkło hartowane 10 lub 12 mm bywa wykorzystywane w przegrodach wewnętrznych, ale sama grubość nie przesądza o bezpieczeństwie. Dobór wymaga uwzględnienia wymiarów, sposobu podparcia i przewidywanych oddziaływań. Tam, gdzie istotne jest utrzymanie odłamków po rozbiciu, stosuje się odpowiednio dobrane szkło laminowane bezpieczne.
Ostatecznie nie wystarczy sprawdzić ciężaru przeszklenia. Trzeba określić również obciążenia poziome i sztywność całego układu mocowań.
Jak wykonać górne mocowanie, żeby ominąć konstrukcję sufitu?

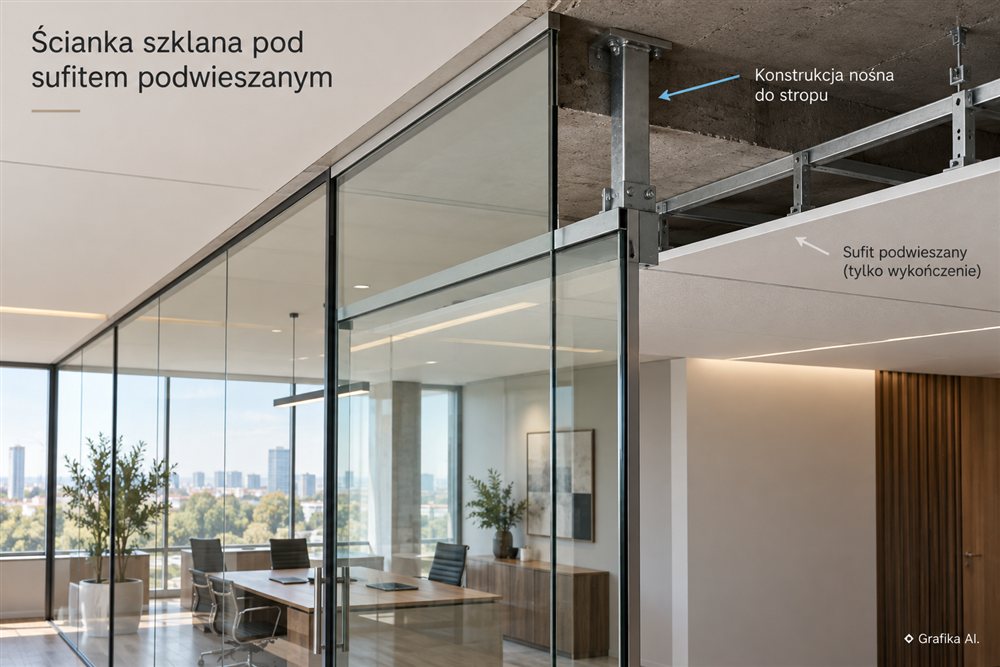

Najczęściej stosowanym rozwiązaniem jest niezależna konstrukcja wsporcza zamocowana do stropu właściwego. Pozwala ona umieścić profil górny dokładnie na wysokości sufitu podwieszanego, mimo że rzeczywiste podparcie znajduje się kilkadziesiąt centymetrów wyżej.
Załóżmy, że strop żelbetowy znajduje się na wysokości 3,15 m, a sufit podwieszany na poziomie 2,80 m. Powstaje przestrzeń instalacyjna o wysokości 35 cm. W takim przypadku można zaprojektować stalowy rygiel lub ramę wsporczą, kotwioną do stropu i sprowadzoną do poziomu górnego profilu przeszklenia.
Wybór konstrukcji zależy przede wszystkim od rozpiętości, obciążeń poziomych i dopuszczalnego ugięcia. Pojedynczy długi pręt gwintowany nie zastępuje automatycznie sztywnego wspornika. Może skutecznie przenosić siły osiowe, a jednocześnie wykazywać niewystarczającą sztywność boczną. W efekcie profil będzie się przemieszczał mimo prawidłowego zakotwienia pręta.
W praktyce można rozważyć trzy warianty:
- Mocowanie bezpośrednio do stropu – odpowiednie, gdy przegroda dochodzi do konstrukcji lub nie ma przeszkód instalacyjnych. Ogranicza liczbę elementów pośrednich, ale wymaga uzgodnienia sposobu kompensowania ruchów stropu.
- Stalowa podkonstrukcja ponad sufitem – przydatna, gdy tafle kończą się na poziomie sufitu podwieszanego. Pozwala ukryć mocowanie, lecz zajmuje miejsce między instalacjami i wymaga sprawdzenia sztywności rygli oraz kotew.
- Samonośny system przeszklenia ze stabilizacją w ścianach bocznych lub podłodze – możliwy tam, gdzie nie ma dostępu do stropu. Musi być jednak przewidziany i obliczony jako taki system. Nie można po prostu zrezygnować z górnego mocowania standardowej wysokiej ścianki.
Kolejny problem stanowią ugięcia stropu. Gdy konstrukcja nad przegrodą przemieszcza się pod obciążeniem użytkowym, sztywne połączenie może dociskać szkło. Stosuje się wtedy odpowiednio zaprojektowane głowice przesuwne lub profile umożliwiające kontrolowany ruch pionowy przy zachowaniu stabilizacji bocznej.
Nie istnieje jedna uniwersalna szczelina dylatacyjna dla wszystkich ścianek. Jeżeli projekt przewiduje przykładowo 15 mm przemieszczenia w dół, zastosowanie głowicy umożliwiającej jedynie 10 mm ruchu jest niewystarczające. Trzeba uwzględnić także tolerancje montażowe oraz wymagane zagłębienie szkła w profilu.
Sam sufit powinien zostać zakończony przy niezależnej konstrukcji z odpowiednim detalem połączenia. Sztywne zaszpachlowanie styku płyt G-K z pracującym profilem tworzy niepożądany mostek przenoszący naprężenia. Skutkiem bywają rysy wzdłuż przeszklenia, nawet jeżeli samo zakotwienie do stropu jest prawidłowe.
Kolejność montażu, kontrola wymiarów i błędy, które kosztują najwięcej
Najmniej problemów powstaje wtedy, gdy konstrukcję wsporczą ścianki przygotowuje się przed zamknięciem sufitu podwieszanego. Po ułożeniu płyt dostęp do stropu jest ograniczony, a wykonanie dodatkowych kotwień często wymaga demontażu fragmentu zabudowy.
Prawidłowa kolejność robót wygląda następująco:
- Inwentaryzacja podłoża i stropu. Sprawdzenie poziomów, lokalizacji ogrzewania podłogowego, rodzaju stropu oraz przebiegu wentylacji, instalacji elektrycznych i przeciwpożarowych.
- Dobór systemu oraz mocowań. Określenie ciężaru szkła, obciążeń poziomych, wymaganej sztywności, sposobu kotwienia i dopuszczalnych przemieszczeń. Kotwy dobiera się do konkretnego podłoża, z uwzględnieniem ich dokumentacji technicznej.
- Wykonanie i sprawdzenie podkonstrukcji. Zamocowanie rygli lub wsporników do właściwych elementów konstrukcyjnych, zanim zostaną zasłonięte płytami G-K.
- Montaż sufitu i pomiar końcowy. Wykończenie zabudowy z zachowaniem przewidzianych szczelin, a następnie pomiar rzeczywistego światła między profilami przed zamówieniem szkła.
Ostatni punkt ma szczególne znaczenie. Szkła hartowanego nie można docinać ani wiercić po hartowaniu. Jeżeli wykonawca zamówi tafle przed ustaleniem ostatecznej wysokości profili, nawet kilkumilimetrowa pomyłka może oznaczać konieczność wykonania nowych szyb.
Przy drzwiach szklanych dochodzi dodatkowe zagadnienie: obciążenia pochodzące od otwierania, zamykania oraz pracy samozamykacza. W biurowej ściance z drzwiami rozwieranymi górny element mocujący musi być dostosowany także do sił przekazywanych przez ościeżnicę lub okucia. Konstrukcja, która wystarczyłaby do stabilizacji nieruchomej tafli, nie musi nadawać się do przejmowania obciążeń od drzwi.
Osobnej uwagi wymagają akustyka i bezpieczeństwo pożarowe. Ścianka kończąca się pod sufitem nie zapewni skutecznego oddzielenia akustycznego pomieszczeń, jeśli nad nią pozostanie wspólna, otwarta przestrzeń instalacyjna. Dźwięk ominie wtedy przeszklenie przez pustkę sufitową. Przy wymaganej odporności ogniowej konieczne jest zastosowanie właściwego, przebadanego rozwiązania obejmującego szkło, profile, mocowania i uszczelnienie połączenia ze stropem. Sama szyba o deklarowanej odporności ogniowej nie gwarantuje odpowiedniej klasy całej przegrody.
Podczas odbioru należy sprawdzić nie tylko pion tafli i estetykę silikonu. Liczą się przede wszystkim rzeczywiste punkty zakotwienia, zamocowanie podkonstrukcji, osadzenie szkła na właściwych podkładkach oraz zachowanie przewidzianych luzów. Przydatna jest dokumentacja fotograficzna mocowań wykonana przed zakryciem sufitu.
FAQ – najczęstsze pytania o mocowanie ścianki szklanej
Czy można przykręcić górny profil ścianki bezpośrednio do sufitu G-K?
Nie należy tego robić bez rozwiązania systemowego, którego nośność i sztywność zostały potwierdzone dla przewidywanych obciążeń. Standardowa okładzina i ruszt sufitu nie zastępują konstrukcji wsporczej.
Czy szkło o grubości 12 mm jest znacznie cięższe od 10 mm?
Szkło 10 mm waży około 25 kg/m², a 12 mm około 30 kg/m². Tafla o wymiarach 100 × 280 cm waży więc odpowiednio około 70 i 84 kg, bez okuć i profili.
Czy można zamontować ściankę po wykonaniu sufitu podwieszanego?
Tak, ale najpierw trzeba zapewnić dostęp do konstrukcji nośnej. Często oznacza to miejscowy demontaż płyt i wykonanie niezależnego mocowania, a następnie odtworzenie zabudowy.
Czy profil aluminiowy wystarczy do stabilizacji wysokiej tafli?
Nie decyduje sam materiał profilu. Znaczenie mają jego przekrój, sposób kotwienia, rozpiętość, głębokość osadzenia szkła i obciążenia użytkowe. Parametry trzeba sprawdzić dla całego systemu.
Od czego rozpocząć planowanie mocowania?
Najpierw ustalić, do jakich elementów konstrukcyjnych będzie przekazywany ciężar i siły poziome. Następnie sprawdzić miejsce na niezależną podkonstrukcję ponad sufitem oraz możliwe przemieszczenia stropu. Dopiero po zatwierdzeniu tych warunków należy ostatecznie dobierać profile, wymiary tafli i zamawiać szkło.
