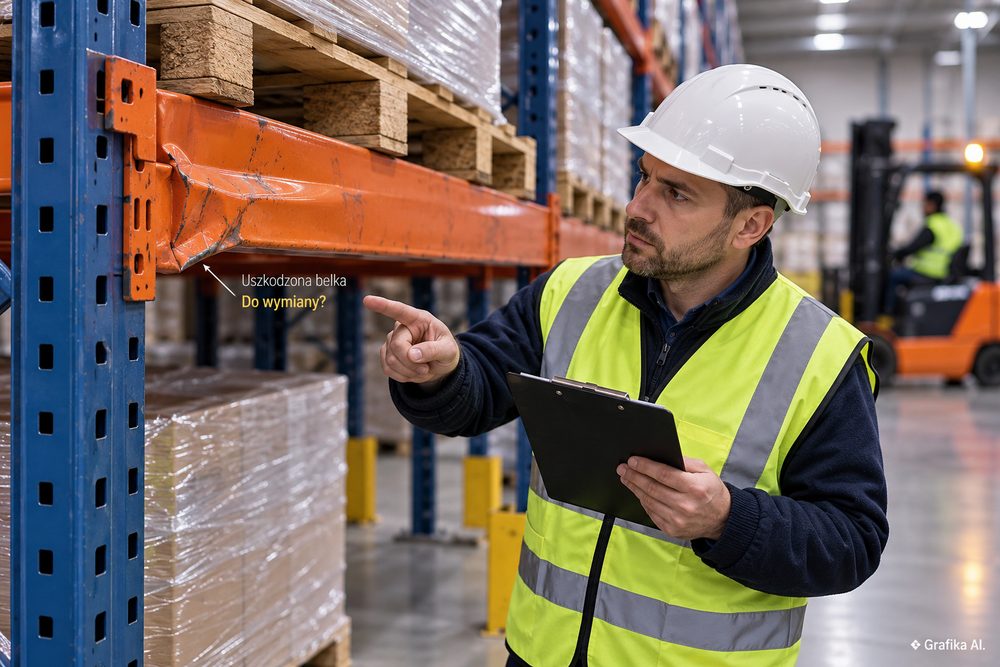

Uderzenie widłami wózka w belkę regału paletowego nie zawsze kończy się widocznym wygięciem. Czasem pozostaje niewielkie wgniecenie, przesunięty zaczep albo odprysk lakieru przy spawie. Problem polega na tym, że uszkodzona belka regału paletowego może utracić część nośności, zanim pojawią się wyraźne oznaki przeciążenia. O konieczności wymiany decydują rodzaj deformacji, stan połączeń oraz wyniki oceny technicznej, a nie sam wygląd elementu. Podstawowe kryteria kontroli określa norma PN-EN 15635, dotycząca użytkowania i utrzymania stalowych systemów składowania.
Jak rozpoznać uszkodzenie belki wymagające wymiany?
Belki regałowe pracują pod obciążeniem i naturalnie uginają się między słupami. Nie każde ugięcie oznacza więc awarię. Niepokojące są przede wszystkim trwałe odkształcenia, skręcenia profilu, głębokie wgniecenia oraz uszkodzenia zaczepów mocujących belkę do ramy.
W typowych regałach paletowych dopuszczalne ugięcie sprężyste belki wynosi L/200, gdzie L oznacza rozpiętość elementu. Dla belki o rozpiętości 2700 mm daje to 13,5 mm. Jest to typowa wartość graniczna podczas obciążenia, a nie dopuszczalne trwałe wygięcie. Dokładny limit należy sprawdzić w dokumentacji producenta.
Przykładowo belka o rozpiętości 2700 mm, która pod obciążeniem ugina się o 10 mm, a po rozładunku wraca do pierwotnego kształtu, nie musi wymagać wymiany. Inaczej wygląda sytuacja, kiedy po zdjęciu palet pozostaje wyraźne odkształcenie. Norma EN 15635 wskazuje, że pozostałe odkształcenie pionowe przekraczające 20% normalnego ugięcia pod pełnym obciążeniem roboczym wymaga rozładunku i konsultacji z dostawcą. Jeśli dla konkretnej belki normalne ugięcie wynosi 10 mm, granicą oceny będzie zatem 2 mm trwałej deformacji.
Szczególnej uwagi wymagają:
- Wgniecenia i załamania profilu – mogą osłabić cienkościenny przekrój stalowy i spowodować miejscową utratę stateczności.
- Trwałe wygięcie lub skręcenie belki – wskazuje na przeciążenie albo działanie siły bocznej.
- Pęknięcia spawów przy zaczepach – wymagają natychmiastowego rozładunku i oceny przez dostawcę.
- Odkształcone zaczepy lub uszkodzone haki mocujące – zwiększają ryzyko wysunięcia belki ze słupa.
- Brak zabezpieczenia przed przypadkowym wypięciem – wymaga natychmiastowego uzupełnienia właściwego elementu blokującego, choć sam w sobie nie oznacza konieczności wymiany całej belki.
W praktyce niebezpieczne bywają uszkodzenia blisko końców belki, gdzie siły przekazywane są na zaczepy i słupy. Nawet niewielka deformacja połączenia może mieć poważniejsze konsekwencje niż powierzchowne zarysowanie środkowej części profilu.
Nie należy prostować uszkodzonej belki młotkiem, podnośnikiem ani przez podgrzewanie stali. Przywrócenie pierwotnego kształtu nie oznacza odzyskania projektowanej nośności. Naprawa elementu konstrukcyjnego jest dopuszczalna wyłącznie po zatwierdzeniu jej przez dostawcę systemu.
Kiedy belkę trzeba wycofać z użytkowania i jak przeprowadzić wymianę?
Największym błędem jest pozostawienie uszkodzonej belki pod obciążeniem do terminu kolejnego przeglądu. Jeżeli występuje pęknięcie spawu, wyraźna deformacja zaczepu, załamanie profilu lub podejrzenie poważnego przeciążenia, należy wstrzymać użytkowanie zagrożonego miejsca i zorganizować bezpieczny rozładunek. Zakres wyłączenia powinien uwzględniać również sąsiednie elementy, jeżeli mogły zostać uszkodzone.
Przykład z praktyki magazynowej: operator wózka podczas odkładania palety uderza w dolną belkę. Powstaje kilkumilimetrowe wgniecenie, ale poziom nadal utrzymuje dwie palety. Dalsze składowanie bez oceny technicznej jest ryzykowne. Wgniecenie może zmienić sposób przenoszenia naprężeń i wywołać lokalne wyboczenie przy kolejnym obciążeniu. W takiej sytuacji najpierw zabezpiecza się strefę, następnie kontroluje profil, zaczepy, spawy i słupy. Wymiana jest właściwym rozwiązaniem, gdy ocena potwierdza uszkodzenie konstrukcyjne lub dostawca nie dopuszcza dalszej eksploatacji.
Prawidłowa procedura obejmuje kilka działań:
- Oznaczenie uszkodzonego miejsca i zabezpieczenie go przed ponownym załadunkiem.
- Bezpieczne zdjęcie palet z poziomu objętego uszkodzeniem, a w razie potrzeby również z sąsiednich poziomów.
- Sprawdzenie stanu ramy i połączeń, ponieważ uderzenie w belkę mogło uszkodzić także słup.
- Identyfikację systemu regałowego na podstawie dokumentacji, oznaczeń i parametrów producenta.
- Montaż kompatybilnej belki o odpowiedniej nośności, z właściwymi zaczepami i zabezpieczeniami.
- Kontrolę poprawności montażu oraz dopuszczenie poziomu do ponownego użytkowania przez kompetentną osobę.
Istotne jest rozróżnienie oceny uszkodzenia od samej wymiany. Nie każda rysa lakieru uzasadnia demontaż, ale pęknięty spaw nie pozostawia miejsca na dalsze składowanie przed oceną specjalisty.
Norma EN 15635 przewiduje poziomy ryzyka zielony, bursztynowy i czerwony. Przy czym szczegółowe limity odkształceń słupów i stężeń nie mogą być automatycznie przenoszone na belki. Dla belek obowiązują osobne kryteria. Uszkodzenie zakwalifikowane jako czerwone wymaga natychmiastowego wyłączenia zagrożonej części regału, natomiast poziom bursztynowy wymaga zaplanowanego usunięcia uszkodzenia i ograniczenia dalszego użytkowania zgodnie z procedurą. Jeśli problem nie zostanie usunięty w ciągu czterech tygodni, zagrożony element należy wyłączyć z eksploatacji.
Jak dobrać nową belkę i uniknąć ponownego uszkodzenia?
Wymiana nie polega na znalezieniu profilu o podobnej długości i kolorze. Belki różnych producentów mogą mieć odmienne zaczepy, grubości stali, przekroje i nośności, nawet jeśli wizualnie wyglądają niemal identycznie. Zamontowanie przypadkowego zamiennika grozi nieprawidłowym przenoszeniem obciążeń na ramę.
Przy doborze elementu sprawdza się przede wszystkim rozpiętość belki, typ zaczepów, geometrię profilu, dopuszczalne obciążenie poziomu i wymagany sposób zabezpieczenia przed wypięciem. Znaczenie ma również konfiguracja całej konstrukcji. Nośność belki nie jest tym samym co nośność całego pola regałowego.
Załóżmy, że magazyn wykorzystuje poziom przeznaczony na dwie europalety o łącznej masie 1800 kg. Wymiana jednej belki na element o deklarowanej nośności 2000 kg nie daje automatycznie gwarancji bezpieczeństwa. Trzeba potwierdzić warunki, dla których określono ten parametr, układ pary belek, sposób rozłożenia ładunku oraz dopuszczalne obciążenie ramy. Szczególnie istotne jest to przy przechowywaniu palet z nierównomiernie rozmieszczonym ciężarem.
Przy modernizacji magazynu najlepiej wybierać regały paletowe z jednoznacznie określonymi parametrami technicznymi i dostępnością kompatybilnych części zamiennych. Rozbudowa istniejącego systemu wymaga jednak potwierdzenia zgodności z zamontowanymi ramami. Samo podobieństwo wymiarów nie wystarcza.
Trudniejsza sytuacja pojawia się przy starszych instalacjach, których producent zakończył działalność albo nie oferuje już danego modelu. Wtedy dopasowywanie belki z innego systemu bez pisemnego potwierdzenia technicznego jest złym pomysłem. Konieczna może okazać się wymiana kompletnego poziomu wraz z odpowiednimi elementami konstrukcji lub przebudowa części regału na podstawie projektu.
Po wymianie trzeba również ustalić przyczynę awarii. Jeżeli wózki regularnie zahaczają o belki na wysokości pierwszego poziomu, montaż nowego elementu rozwiąże problem tylko chwilowo. Należy sprawdzić szerokość korytarza roboczego, manewry operatorów, gabaryty ładunków i sposób odkładania palet.
W polskich magazynach kontrolę organizuje się zgodnie z oceną ryzyka i zasadami PN-EN 15635. Norma przewiduje regularne kontrole wizualne oraz przegląd ekspercki w odstępach nieprzekraczających 12 miesięcy. Po kolizji nie czeka się jednak na przegląd okresowy.
FAQ – najczęstsze pytania dotyczące wymiany belek regałowych
Czy lekko wygięta belka regału paletowego nadaje się do dalszego użytkowania?
Zależy od tego, czy ugięcie jest sprężyste i mieści się w parametrach producenta. Trwałe odkształcenie wymaga oceny technicznej, a przekroczenie dopuszczalnych wartości oznacza konieczność rozładunku i konsultacji z dostawcą.
Czy można wymienić tylko jedną uszkodzoną belkę?
Tak, jeśli pozostałe elementy są sprawne, a nowa belka jest w pełni kompatybilna z systemem. W praktyce należy ocenić całą parę belek oraz stan zaczepów i słupów.
Czy brak zawleczki oznacza konieczność wymiany belki?
Nie, o ile zaczepy i pozostałe elementy są nieuszkodzone. Trzeba jednak niezwłocznie zamontować właściwe zabezpieczenie przed przypadkowym wypięciem.
Czy można samodzielnie wyprostować uszkodzoną belkę?
Nie należy tego robić bez zatwierdzonej przez dostawcę procedury naprawczej. Prostowanie może pozostawić osłabioną stal, mimo pozornego usunięcia deformacji.
Jak często kontrolować belki regałowe?
Kontrole wizualne należy prowadzić regularnie, z częstotliwością wynikającą z oceny ryzyka. Przegląd ekspercki powinien odbywać się co najmniej raz na 12 miesięcy, a po uderzeniu wózkiem konieczna jest niezwłoczna kontrola uszkodzenia.
Co zrobić jako pierwsze po zauważeniu uszkodzonej belki?
Wstrzymać załadunek zagrożonego poziomu, zabezpieczyć miejsce i zgłosić uszkodzenie osobie odpowiedzialnej za bezpieczeństwo regałów. Jeśli widać pęknięcie, załamanie lub deformację zaczepu, priorytetem jest bezpieczny rozładunek i wyłączenie zagrożonej części regału. Dopiero po ocenie technicznej należy dobrać element zamienny i ustalić termin montażu.
